一、型號說明
舉例：A3-10220
A3:高頻電力/通信逆變器系列；
10220：10指1KW；220指DC220V；
AC電壓220V/110V，需下單時備注；常規為標準19英寸機架式
二、產品介紹
產品概述
本系列高頻電力或通信逆變器（電力UPS），經過精心設計和優化，內置隔離電路設計，DC-DC隔離，DC-AC隔離，確保產品的穩定性和電力系統絕緣設計要求。能夠滿足電力系統、通信系統或其他不同領域?qū)?/span>UPS電源的高標準要求。無論是在電力直流屏、交直流一體化電源系統、通信電源屏還是工業環境中，都能提供穩定、可靠的正弦波交流電源，確保用電設備安全、高效運行。適用于電池額定電壓為DC24V，DC48V，DC110V，DC220V的逆變應急供電場合。
應用領域
電力系統：配套直流屏或交直流一體化電源系統，構成電力UPS交流備電。
通信系統：配套通信電源系統，構成通信交流不間斷供電。
其他應用：在已有電池的供電系統中，構成交流備電系統。
主要用途
家用電器：空調、電視、冰箱、洗衣機等。
辦公設備：電腦、打印機、復印機等。
商業設備：收銀機、POS機、廣告顯示屏等。
電動工具：各種電動工具和機械設備。
電力系統：高低壓柜系統的操作和控制、事故照明等。
工業設備：生產線、機械設備等。
電信設備：通信基站、網絡設備等。
特殊領域：滿足特殊裝備的嚴苛要求，提供穩定的電力保障。
核心特性：
1. 高質量電源輸出
純正弦波輸出：確保波形優于市電，提供穩定的電力供應。
無雜波干擾：確保負載設備安全，避免因電源問題導致的損壞。
快速UPS轉換：UPS模式下，轉換時間小于5ms，保障用電連續性和穩定性。
2. 智能化管理和維護
智能DSP芯片控制：PCB集成模塊化設計，簡化維護流程。
降低維護成本：維護簡易，提高設備穩定性，減少維護次數和成本。
3. 直觀的用戶界面
LED和LCD顯示屏：實時顯示運行參數和狀態，操作便捷。
故障信息顯示：故障直接顯示，便于快速識別和解決問題。
4. 高效率能源轉換
高轉換效率：半載逆變環境下高達95%，市電環境下可達99%以上。
低空耗：空載模式下功耗極低，實現高效節能。
5. 智能溫控系統
節能耐用風扇：調速高速風扇，延長設備壽命，保障產品穩定運行。
6. 強大的負載能力
逆變器性能：強大的負載驅動能力，只要不超過電源的峰值功率，可帶感性負載。
使用優勢：能夠應對各種負載需求，完全足功率設計，可以100%負載長時間運行。
7. 長壽命電路設計
隔離電路設計：DC-DC隔離，DC-AC隔離，確保產品的穩定性。
優質器件選型：采用優質電子材料，穩定性高，壽命長，正常使用壽命在十年以上。
8. 全面保護機制
多重保護功能：包括低壓、高壓、高溫、短路、過流、過載等保護，確保設備安全。
9. 抗干擾設計
超強的抗干擾能力，保證在復雜電磁環境下依然能夠穩定工作，輸出純凈的正弦波交流電。
10. 靈活的配置選項
可設置選擇： 50HZ/60HZ可選，AC/DC用電優先模式可調，電池類型可選，中英文可選等。
11. 高品質組件
優質電子配件：包括完全足功率變壓器、銅質接線端子、全銅品牌線材等，確保高效、安全和穩定的電力供應。
12. 電路設計全面、功能齊全
可以單市電開機，自帶市電鋰電激活功能。
產品功能介紹

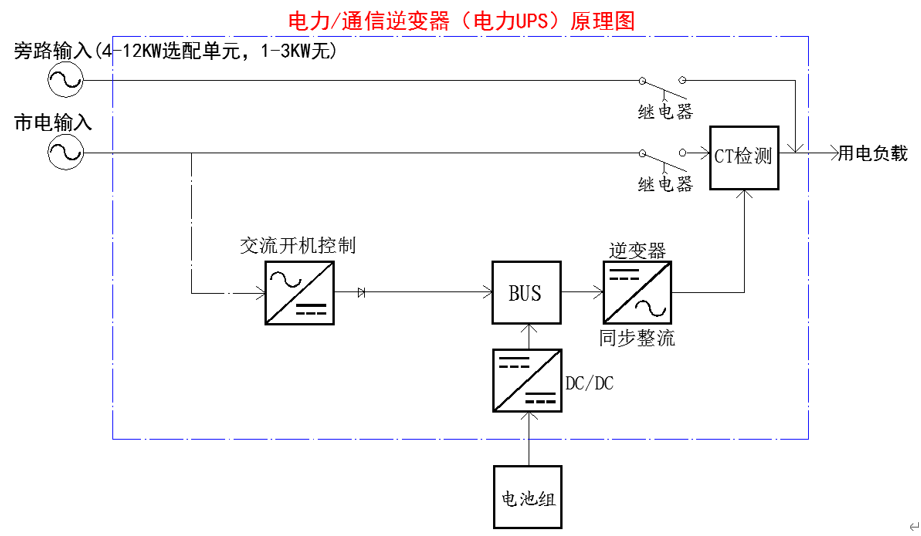

1:產品原理圖
2:產品原理說明
A、輸出：有市電，設置了交流主供（市電優先模式）
方式1：當市電正常時，市電直接輸出供電；
方式2：當市電突然停電或異常，在5ms內系統自動切換至逆變供電，此時由電池供電，確保負載持續工作；
方式3：當市電恢復正常后，系統自動切換至市電供電；
B、輸出：有市電，設置了直流主供（逆變優先模式）
方式1：當有市電OK時，只要電池有電可帶載，電源將逆變輸出；
方式2：當電池放電至不足，電源將自動切換至市電輸出；（電池低壓切換點可設置）
方式3：當檢測電池充足，將自動切換至電池逆變模式輸出。（電池恢復切換點可設置）
方式4：當市電故障、并且電池電壓過低，逆變器將關閉輸出。
如果此時市電轉為正常，UPS電源將自動開機實現市電輸出。
如果電池充至可帶載時，UPS電源將自動開機、逆變模式輸出。（電池重啟電壓點可設置）
C、旁路輸入說明：（1-3KW的無，4-12KW的為選配）
配有旁路輸入的，當市電輸入和逆變均故障時，電源將自動切換至旁路供電；
配有旁路輸入的，可以節省前端雙電源，市電輸入和旁路輸入充當雙電源使用；
優勢對比：
對比項目 | 同類產品 | 我們的優勢 |
產品功率 | 部份有虛標情況，滿載只能短時間工作 | 100%足功率，可以滿載持續工作 |
產品功率 | 隨著電池電壓降低，輸出功率會降額 | 輸出功率不降額,完全足功率 |
輸出波形 | 電池在額定電壓以下削頂 | 輸出純正弦波，在全電壓段不削頂 |
電池保護 | 電池低壓直接關機 | 電池低壓不直接關機，有緩沖段 |
遠程開關機 | 無遠程開關機功能 | 標配遠程開關機功能 |
設置功能 | 電池電壓范圍不可設置 | 電池電壓范圍可設置 |
設置功能 | 高低壓保護點及恢復點等不可設置 | 高低壓保護點及恢復點可設置 |
轉換時間 | 一般是10-20ms | 4ms高速轉換，確保不間斷供電 |
產品規格 | 一般廠家規格型號較少 | 全系列，更多規格型號可供選型 |
單交流開機 | 不接電池，單交流時不可以開機 | 單交流時可以開機、電池低壓可以充電 |
鋰電激活功能 | 單交流無法激活鋰電池 | 單交流輸入時，可以激活鋰電池 |
三、參數表
DC220V系列 | ||||||||||
額定功率 | 1KW | 2KW | 3KW | 4KW | 5KW | 6KW | 8KW | 10KW | 12KW | |
額定電池電壓 | DC216V | |||||||||
電池電壓范圍 |
DC180-288V | 低壓警告 | 198V(跟隨低壓斷電，高9V) | |||||||
低壓斷電 | 189V(180-216V可調) | |||||||||
低壓恢復 | 243V(跟隨浮充電壓，可調) | |||||||||
高壓斷電 | 283.5V(274.5-288V可調) | |||||||||
高壓恢復 | 279V(低于高壓斷電4.5V) | |||||||||
低壓關機 | 171Vdc(低于此電壓關整機，保護電池，需手動重啟) | |||||||||
直流優先型 | 電池低壓切換至市電電壓點 | 198V(可以189-229.5V設置) | ||||||||
充足后轉回電池供電電壓點 | 234V(可以216-261V設置) | |||||||||
交流輸入 | 額定交流輸入電壓 | AC220V(市電/發電機) | AC110V(市電/發電機) | ||||||||||
交流輸入范圍 | 170-280Vac(UPS模式) 出廠默認 90-280Vac(APL電器模式) | ||||||||||||
市電欠壓掉電電壓點 | 170Vac±5V (UPS模式) 出廠默認 90Vac±5V (APL電器模式) | ||||||||||||
市電欠壓恢復電壓點 | 180Vac±5V (UPS模式) 出廠默認 100Vac±5V (APL電器模式) | ||||||||||||
市電過壓掉電電壓點 | 280Vac±5V | ||||||||||||
市電過壓恢復電壓點 | 270Vac±5V | ||||||||||||
交流輸入頻率 | 50HZ/60HZ（后臺可選） | ||||||||||||
頻率范圍 | 40-65HZ（恢復點：42HZ、63HZ） | ||||||||||||
單市電開機功能 | 有 | ||||||||||||
UPS轉換時間 | <5ms（UPS模式）出廠默認；<13ms（電器模式） | ||||||||||||
交流輸出 | 交流輸出電壓 | 220/230/240Vac±3%可選 | |||||||||||
交流輸出頻率 | 50±1HZ/60±1HZ（后臺可選） | ||||||||||||
輸出波形 | 純正弦波（全電壓段） | ||||||||||||
波形失真率 | ≤3%（線性負載） | ||||||||||||
逆變峰值效率 | 95% | ||||||||||||
動態響應 | （0～100%）≤5% | ||||||||||||
功率因數 | >0.9 | ||||||||||||
峰值功率(浪涌能力) | 3秒 2倍額定功率 | ||||||||||||
空耗(待機功耗) | 30W（以6048機型實測，不同機型會有差異） | ||||||||||||
功率降額 | 不降額（不會隨電池電壓下降而降低輸出功率） | ||||||||||||
工作環境 | 噪音（1米） | ≤40dB | |||||||||||
使用環境溫度 | -40℃~+50℃ | ||||||||||||
存儲環境溫度 | -40℃~+70℃ | ||||||||||||
濕度 | 0~90%，不結露 | ||||||||||||
使用海拔 | ≤5000 （高于1000要降額使用,1000起每升1000降10%使用） | ||||||||||||
連續運行時間 | 可以連續長時間運行 | ||||||||||||
冷卻方式 | 溫控變速風扇散熱（要在通風條件下） | ||||||||||||
平均無故障工作時間 | 不低于50000小時 | ||||||||||||
保護功能 | 絕緣強度（輸入和輸出） | 1500Vac，1分鐘不擊穿 | |||||||||||
絕緣電阻 | 不低于2MΩ | ||||||||||||
過載保護 | ≥101%以上負載，60秒后關斷交流輸出,蜂鳴器長鳴報警 ≥120%以上負載，10秒后關斷交流輸出,蜂鳴器長鳴報警 ≥140%以上負載， 3秒后關斷交流輸出,蜂鳴器長鳴報警 （過載關斷輸出不關機，負載低于100%后30秒可自恢復） | ||||||||||||
短路保護 | 有，關斷輸出（間隔30秒檢測是否恢復） | ||||||||||||
過溫保護 | 有，關斷輸出（間隔160秒檢測是否恢復） | ||||||||||||
風扇故障保護 | 有 | ||||||||||||
交流輸入過壓保護 | 有（帶自恢復） | ||||||||||||
交流輸入欠壓保護 | 有（帶自恢復） | ||||||||||||
輸入頻率超限保護 | 有（帶自恢復） | ||||||||||||
電池過壓保護 | 有（帶自恢復） | ||||||||||||
電池低壓保護 | 有（帶自恢復） | ||||||||||||
告警方式 | 蜂鳴器聲音告警+顯示屏顯示故障 | ||||||||||||
尺寸 | 1-3KW | 4-6KW | 8-12KW | ||||||||||
標準機架式2U | 標準機架式2U | 標準機架式3U | |||||||||||
機身417*414*88寬深高mm | 機身420*445*88寬深高mm | 機身436*445*132寬深高mm | |||||||||||
功率 | 1KW | 2KW | 3KW | 4KW | 5KW | 6KW | 8KW | 10KW | 12KW | ||||
凈重 | 9 | 9 | 10 | 12 | 12 | 12 | 14 | 15 | 16 | ||||
毛重 | 10 | 10 | 11 | 13 | 13 | 13 | 15 | 16 | 17 | ||||
包裝方式 | 加厚紙箱+加厚珍珠棉 | ||||||||||||
產品顏色 | RAL7035細沙紋（常規顏色） | ||||||||||||
安全認證 | CE-EMC認證 CE-LVD認證 FCC認證 UL檢驗報告 型式檢驗報告 | ||||||||||||
通訊方式 | 標配RS485 (可定制RS232/WIFI/GPRS/CAN等通訊方式） | ||||||||||||
防護等級 | IP20 / 可定制 | ||||||||||||
標配說明 | 1路交流輸入，1路直流輸入，1路交流輸出，RS485接口 | ||||||||||||
選配單元 | 1：故障干接點；2：外引開關盒；3：外引顯示屏盒；4：RS232；5：WIFI模塊；6：GPRS模塊；7：以太網模塊；8：CAN通訊；9:旁路輸入； | ||||||||||||
其他說明 | 有批量的顏色可以定制，外觀可以定制，可以單獨買PCB自己組裝； | ||||||||||||
四、開孔尺寸
|
